Servomotoren Reparatur

Ihr Servomotor muss repariert werden? Dann kontaktieren Sie uns! In besonderen Fällen helfen auch unsere guten Kontakte zu den Herstellern der Servomotoren. Durch unseren Hol- & Bringservice ist Ihr Servomotor schnell wieder einsatzbereit zurück!

Vor Ort oder in unserer Werkstatt: Als Ingenieurbüro/technischer Dienstleister setzen wir Servomotoren und anderen elektronischen Komponenten wie auch Frequenzumrichter für Sie oder Ihre Kunden in Stand.

Die Leistungen auf einen Blick: Reparatur von Servomotoren

  • Überprüfung
    • DIN VDE 0701 0702 (damals BGV A3) Prüfungen durchführen (auch Serienprüfung)
    • Tests von Ständerwicklungen/Wicklungs-diagnose
    • Wälzlagerdiagnose
    • Schwingungsmessung
    • Isolationsprüfung
    • Stoßspannungsanalyse
  • Demontage
  • Reinigung
  • Wellen
    • überholen
    • richten
    • nacharbeiten
    • vermessen
    • Planlauf
    • Rundlauf
    • Koaxialität
  • Wuchtkontrolle (inkl. dynamischer Auswuchtung von Motorwellen
    • Auswuchtarbeiten in unserem Hause (auch Serienwuchten)
    • Auswuchtarbeiten beim Kunden in montierten Zustand der Anlage
  • Mechanische Bearbeitung von Teilen aller Art
    • Reparatur von Ankern
    • Ausbuchsen von Lagerschildern
    • Lagersitze aufarbeiten
    • Neuwicklung von Motoren (inkl. Tränkung und Härtung)
    • Komplettüberholung: Verschleißteile werden ersetzt ⇒ Motor wie neu / Laufzeit eines Neumotors
  • Montage inkl. Lager und Dichtungen
  • Justage, Probelauf
  • Prüfprotokoll
  • Lackierung (alle Farben nach Kundenwunsch)

Das dürfte Sie auch interessieren:

Servo-Kegelradgetriebemotor

Fehlfunktionen von Servomotoren können auch ohne Kontakt zum Hersteller behoben werden. Die Reparatur von Servomotoren ist mit der entsprechenden Ausrüstung und dem zugehörigen Know-How ebenso in kurzer Zeit und mit höchster Sorgfalt möglich.

Aber: Das ist nur durch eine regelmäßige Schulung der Techniker möglich. Der Grundstein ist eine professionelle technische Ausbildung und eine langjährige betriebliche Erfahrung (Auszubildende ausgeschlossen).

Ob nun Servomotoren von SEW, Bosch-Rexroth, Siemens, Lenze oder anderen, wir konnten schon vielen Kunden reparierte und damit voll funktionstüchtige Servomotoren zurücksenden, die sofort wieder in Betrieb genommen werden konnten.

Bei Servomotoren kommt es aufgrund des hohen Anschaffungspreises im Gegensatz zu anderen Motoren eher selten dazu, dass wir von einer Reparatur abraten und Ihnen einen Ersatz anbieten. Bei Servomotoren macht es aus wirtschaftlicher Sicht in den meisten Fällen Sinn, eine Reparatur durchzuführen.

Schauen Sie bitte in unsere Referenzen. Wir hoffen, dass wir Sie bald zu unserem erlesenen Kundenstamm zählen können. ATG Engineering hat mittlerweile über 20 Jahre Erfahrung in der Motorentechnik.

Servomotor Reparatur Vorher Nachher

Unkomplizierter Ablauf

  • Schritt 1: Rufen Sie uns einfach werktags zwischen 8:30 Uhr und 17:00 Uhr an (+49(0)211 17607186), schreiben uns eine E-Mail (info@atg-engineering.de) oder nutzen Sie das Kontaktformular. Nennen Sie uns Hersteller und Typ und wir teilen Ihnen mit, ob der Frequenzumrichter repariert werden kann und, je nach Ihrer Beschreibung, ob es sich wirtschaftlich auch lohnt. Im Zweifelsfall können wir Ihnen nämlich auch einen Ersatz zu günstigen Konditionen anbieten.
  • Schritt 2: Senden Sie uns den Frequenzumrichter zu oder nutzen Sie unseren Hol- und Bringservice.
  • Schritt 3: Innerhalb eines Werktages erhalten Sie ein verbindliches Angebot für die Reparatur Ihre Frequenzumrichters.

Warum ATG Engineering?

  • Wir kennen uns auch mit älteren Modellen bestens aus und können zuverlässig und schnell helfen.
  • Jahrelange enge Zusammenarbeit mit den Herstellern Ihrer Antriebstechnik und weiteren Servicedienstleistern ermöglichen uns, fast alle Servomotoren und Spindelantriebe mit Original-Hersteller-software zu reparieren, auch rare Ersatzteile zu beschaffen  und Ihren Servomotor betriebsbereit wieder auszuliefern.
  • Aufwändige Einstellungen vor Ort entfallen somit für SIE!
PDFs:

Getriebemotoren: Projektierung & Verkauf

Weitere Info:

Reparatur von Servomotoren und Spindelantrieben mit Original-Hersteller SoftwarePDFs:

Sie benötigen eine Reparatur von Servomotoren?

Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

Feste Wartungsintervalle von Elektromaschinen aller Art

Dabei kann die Elektromaschine auf verschiedene Aspekte untersucht werden. Ein Beispiel dafür ist, dass die Schwingungen in regelmäßigen Abständen (beispielsweise monatlich) gemessen und dokumentiert werden um so Tendenzen zum Wälzlagerzustand erkennen zu können, wodurch ein außerplanmäßiger Anlagenausfall vermieden werden soll.

Ein batteriebetriebenes Messgerät wird am Motor angebracht, um den Zustand des Servomotors dauerhaft zu überwachen. Das macht bei wichtigen Motoren (ab 90kW) durchaus Sinn.

Sie benötigen unsere Reparatur-Dienste?

Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

Servoantriebe von Cloos – Schweißrobotern

  • Für fast alle Fabrikate sind Ersatzteile am Lager.
  • Andere Fabrikate auf Anfrage.
  • Bei speditionsgerechter Verpackung, Angabe der Verpackungsabmessungen und des Gewichts bis 11.00 Uhr, kann der Antrieb noch am selben Tag durch TNT abgeholt werden.

Eigene regelmäßige Wartung / Reinigung

Häufiger als man denkt, sind es Verunreinigungen, die zu Defekten z.B. am geräteeigenen Kühlsystem oder zu altersbedingtem Verschleiß wie z.B. zum Austrocknen von Kondensatoren führen. Am Ende steht der Totalschaden der Leistungsendstufen und der Energieversorgung. Daher gilt: In der Antriebstechnik können Frequenzumrichter, Antriebe etc. durch regelmäßige fachmännische Wartung und Präventivmaßnahmen lange in Betrieb gehalten werden.

Nach einer professionellen Reinigung und dem Wechsel von typischen Verschleißbauteilen kann sich das Erscheinungsbild von vielen Geräten stark verbessern.

Wie Sie mit geringem Aufwand die Lebenszeit Ihrer Antriebstechnik erhöhen können, zeigen wir Ihnen hier: Getriebe Wartung

Falls erforderlich, ist auch der Verleih von Ersatzgeräten (sofern lagerhaltig) während der präventiven Wartung möglich!

Reparatur der Servomotoren von …

  • SIEMENS
  • Bosch
  • Rexroth
  • Indramat
  • SEW
  • Lenze
  • Parker
  • SEM
  • B&R
  • ABB
  • Heidenhain (ja, die bauen auch Motoren)
  • uvm.

Servomotoren kaufen – Projektierung, Berechnungen inkl.

Bei uns können Sie Servomotoren (z.B. SEW) und bei Bedarf passende Umrichter günstig kaufen. Wir bieten zusätzlich zu den Servomotoren die Projektierung Ihres gesamten Servoantriebes (erforderliches Drehmoment, Leistung, Drehzahl,  etc..) und Servomotoren Reparatur.

Aufgrund unseres langjährigen Kontakts zu SEW können wir Ihnen die gesamte SEW Produktpalette zu guten Preisen anbieten: SEW Vertrieb

Servo-Kegelradgetriebemotor

Über Servomotoren

Während der Diener „Servus“ früher ein „Hilfsmotor“ war, wird er heutzutage für dynamische und präzise Anwendungen genutzt. Diese ermöglichen durch elektrische Kommunikation zwischen den Winkelgebern/Resolvern der Servomotoren und den Servo-Frequenzumrichtern eine sehr granulare Kontrolle der Drehzahl und Beschleunigung, womit sogar die genaue Position der Antriebswelle angesteuert werden kann. Um diese präzisen Drehungen zu leisten, werden Servomotoren aus hochwertigen Materialien hergestellt. Servotechnik zeichnet sich also durch eine spezielle Regelungstechnik aus, denn maschinenbautechnisch sind sie entweder AsynchronmotorenSynchronmotoren oder seltener verwendete Gleichstrommotoren. Servomotoren unterscheiden sich in diesem Punkt also kaum von anderen Elektromotoren, wobei Verarbeitung und Materialien allerdings sehr hochwertig sindJe nach Anwendung entscheidet man sich für eine der technischen Lösungen.

Servo: Asynchron- vs. Synchronmotoren

Ebenso wie in der Antriebstechnik von einfacheren Anwendungen bekannt, sind Asynchronmotoren auch in der Servotechnik günstiger als Synchronmotoren. Es wäre allerdings ein Fehler sich deswegen grundsätzlich gegen einen Servo-Synchronmotor zu entscheiden. Asynchronmotoren sind im Vergleich zu den Synchronmotoren bei gleicher Leistung, Drehmoment und Drehzahl träger und beschleunigen nicht so schnell, dafür sind sie aber robuster. Außerdem empfehlen sich Synchronmotoren bei Anwendungen, die auf ein geringes Gewicht des Antriebs angewiesen sind.

Aber was passiert, wenn eine Anwendung auf sehr viele Servomotoren angewiesen ist? Der initiale Anschaffungspreis sowie eine dauerhafte Lagerhaltung um die Produktivität aufrechtzuerhalten können bei einer hohen Anzahl Servomotoren das Budget sprengen. Bei der Entscheidung für oder gegen eine der Varianten ist neben technischem Verständnis auch Erfahrung wichtig. Diese, schnelle Bearbeitung und Zuverlässigkeit können wir Ihnen bieten.

Asynchrone & synchrone Servomotoren von SEW

Wie von SEW gewohnt, stellt der von uns favorisierte Hersteller auch im Bereich Servotechnik einen Motor-Baukasten zur Verfügung. So dass wir Ihnen aus drei synchronen und einer asynchronen Baureihe Ihren optimalen Servomotor empfehlen können.

Play

Asynchrone Servomotoren (Baureihe DRL..)

Günstiger in der Anschaffung
Weniger präzise
Aber robust
Hohe externe Massenträgheiten bewegen

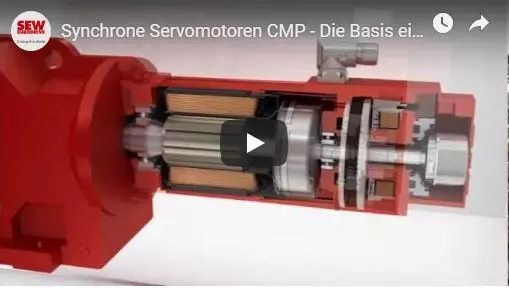

Synchrone Servomotoren (Baureihe CMP.. / CM..)

Optimale Regelungseigenschaften
Drehmomentstärke
Dynamik
Das Kippmoment liegt bei 320 Nm

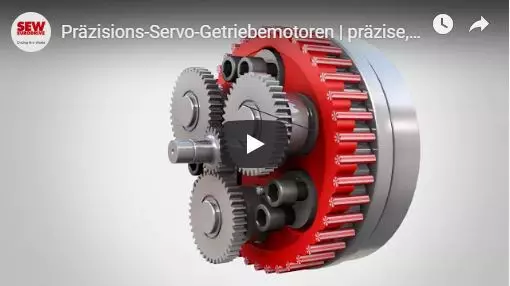

Servogetriebe

Servomotoren von SEW können mit allen SEW-Getrieben kombiniert werden. Typischerweise kombiniert man Servomotoren aber nur mit speziellen Servogetrieben wie Koaxialgetriebe, Planetengetrieben bzw. im Winkelgetriebebereich Kegelradgetriebe. Diese speziell für hohe Beschleunigungen und Drehmomente ausgerichteten Getriebe besitzen eine sehr hohe Torsionssteifigkeit.

Play

Eigenschaften von Servogetrieben

  • eine hohe Positioniergenauigkeit
  • kurze Taktzeiten
  • höchste Dynamik
  • exakte Drehzahlen
  • große Verarbeitungsgeschwindigkeiten
  • Servogetriebe von SEW

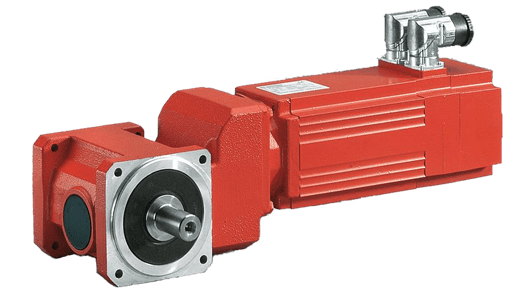

    Servo-Kegelradgetriebemotoren (Baureihe BS.F)

    Servo-Kegelradgetriebemotor
    • Langlebig & flexibel
    • Das Getriebe ist konzipiert für Drehmomente von 40 Nm bis 1500 Nm
    • Kombinierbar mit synchronen Servomotoren der Baureihe CMP mit Motornennmomente von 0,5 Nm bis 95 Nm
    • 6 Getriebegrößen kombinierbar mit  31 Leistungklassen in 7 Motorbaugrößen

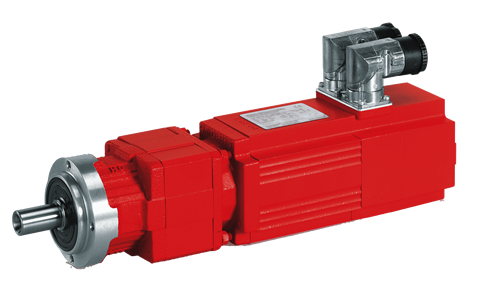

    Servo-Planetengetriebemotoren (Baureihe PS.F / PS.C)

    Servo-Planetengetriebemotor
    • Hohe Präzision und Leistungsdichte
    • Hauptunterschied der Baureihen
      • PS.F ist präzise
      • PS.C ist wirtschaftlich
    • Die Servo-Planetengetriebe sind konzipiert für
      • Nenndrehmomente von 25 Nm bis 3000 Nm (Baureihe PS.F) und
      • Nenndrehmomente von 30 Nm bis 320 Nm (Baureihe PS.C).
    • Einstufig oder zweistufig.
    • Kombinierbar mit Servomotoren
      • Synchrone Baureihe CMP mit Motornennmomente von 0,5 Nm bis 95 Nm
      • Asynchrone Baureihe DLR mit Motornennmomente von 2,5 Nm bis 325 Nm
    • Getriebegrößen
      • PS.F: 9 (jeweils ein- und zweistufig) ⇒ 9 Drehmomentklassen
      • PS.C: 4 (jeweils ein- und zweistufig) ⇒ 4 Drehmomentklassen

    Sie haben Interesse an Servomotoren oder unseren Dienstleistungen?

    Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

    Servo-Getriebemotoren Varianten

    Abgesehen davon, dass Servogetriebe und Servomotoren unterschiedlich dimensioniert/ausgestattet sein können, gibt es je nach Verwendung des Servomotors weitere wichtige Eigenschaften. Wir beraten Sie gerne!

    • Raumlage/Bauform
      Beachten Sie bitte: Je nach Raumlage des Servomotors (eingebaut / im dreidimensionalen Raum) muss mit einer ausreichenden Füllhöhe mit Öl gewährleistet sein, dass alle Zähne, Wälzlager etc. durch Umdrehungen in Öl tauchen und komplett geschmiert werden.
    • Die Raumlage bestimmt die Bauform: Fuß, Flansch oder beides.
    • Kühlung
      Während Servogetriebe sehr hitzestabil sind, muss bei Servomotoren eine ausreichende Kühlung gewährleistet sein.
      Im Normalfall kühlt sich ein Getriebemotor selbst. In Ausnahmefällen muss ein Fremdlüfter angebaut werden.
    • Position Kabeleinführung / Steckerlage
      Selbstverständlich wünscht man sich ein gute Zugänglichkeit der Kabel. Die Lage der Kabeleinführung am Motor sollte gut geplant werden und ist ebenfalls von der Raumlage/Bauform abhängig.
    • Mit & ohne Bremse (SEW-Bremsen & Bremsgleichrichter)
    • Mit explosionsgeschützten Drehstrommotoren (ATEX) zum Einsatz in explosionsgefährdeten Bereichen (EU-Richtlinie 94/9/EG (ATEX), bzw. ab dem 20.04.2016 der EU-Richtlinie 2014/34/EU (ATEX))
    • Temperaturfühler (sind meistens Standard, da Servomotoren an Umrichtern betrieben werden)
    • Aseptic Getriebemotoren
      In einigen Einsatzgebieten wie:
      • Nahrungs-, Genussmittel-, Getränkeindustrie
      • Chemische / pharmazeutische Industrie
      • Molkerei / Käserei
      • etc.
    • sind besondere Hygienevorschriften einzuhalten. Hier müssen Servomotoren-Gehäuse regelmäßig gereinigt und sogar mit Desinfektionsmittel behandelt werden. Daher müssen diese geschlossen und die Oberfläche entsprechend lackiert sein. Zusätzlich sind Aseptic Servomotoren größer dimensioniert, da diese ohne Lüftung auskommen müssen und die Hitze lediglich über die größere Oberfläche des Gehäuses abgeleitet werden kann.
    Raumlage von Servomotoren
