R+W Kupplungen im Maschinenbau

  • Wartungsfreie Kupplungen: R+W-Kupplungen sind wartungsfrei und erfüllen die strengsten Anforderungskriterien und Qualitätsnormen im Maschinenbau.
  • Leichte Bauweise & Flexibilität: Aufgrund ihrer leichten Bauweise und Flexibilität lassen sich die Kupplungen nahtlos in komplexe Produktionsprozesse integrieren.
  • Ergebniseffizienz: Sie bieten ökologische und ökonomische Ergebniseffizienz, Präzision, Schnelligkeit und Zuverlässigkeit.
  • Innovative Lösungen: R+W bietet innovative und spielfreie Multitasking-Kupplungssysteme, die auf steigende Marktherausforderungen reagieren und Qualitätskontinuität sichern.

Wofür braucht man Kupplungen im Maschinenbau?​

Kupplungen sind wichtige Bauteile der Antriebstechnik und in vielen industriellen Anwendungen zu finden, die zwei Wellen miteinander verbinden und Drehmomente übertragen. Es gibt verschiedene Arten von Kupplungen, die je nach Anforderung an die Ausgleichsfähigkeit, die Drehsteifigkeit, die Schwingungsdämpfung oder die Überlastsicherung ausgewählt werden können. Wir beraten Sie gerne! Der charmante Kai Kupplung erklärt Ihnen hier und jetzt im Video, was eine Kupplung im Maschinenbau eigentlich macht und für welche Anwendungsgebiete es spezielle Kupplungslösungen gibt.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGlmcmFtZSB0aXRsZT0iV2FzIG1hY2h0IGVpZ2VudGxpY2ggZWluZSBLdXBwbHVuZz8gS2FpIEt1cHBsdW5nIGVya2zDpHJ0IHwgUitXIEFudHJpZWJzZWxlbWVudGUiIHdpZHRoPSIxMTAwIiBoZWlnaHQ9IjYxOSIgc3JjPSJodHRwczovL3d3dy55b3V0dWJlLW5vY29va2llLmNvbS9lbWJlZC9SenFybGExalhjaz9mZWF0dXJlPW9lbWJlZCZyZWw9MCZlbmFibGVqc2FwaT0xJm9yaWdpbj1odHRwcyUyNTNBJTI1MkYlMjUyRnd3dy5hdGctZW5naW5lZXJpbmcuZGUmY29udHJvbHM9MSIgZnJhbWVib3JkZXI9IjAiIGFsbG93PSJhY2NlbGVyb21ldGVyOyBhdXRvcGxheTsgY2xpcGJvYXJkLXdyaXRlOyBlbmNyeXB0ZWQtbWVkaWE7IGd5cm9zY29wZTsgcGljdHVyZS1pbi1waWN0dXJlOyB3ZWItc2hhcmUiIHJlZmVycmVycG9saWN5PSJzdHJpY3Qtb3JpZ2luLXdoZW4tY3Jvc3Mtb3JpZ2luIiBhbGxvd2Z1bGxzY3JlZW4+PC9pZnJhbWU+

R+W Kupplungen

Hier stellen wir Ihnen einige Kupplungen von R+W Kupplungen beispielhaft vor, die sich für unterschiedliche Anwendungen eignen. Wir beraten Sie auch gerne zum Einsatz anderer R+W Kupplungen. Bitte kontaktieren Sie uns: Kontakt

Metallbalgkupplungen vs. Elastomerkupplungen

Eigenschaft Metallbalg Elastomer
DrehsteifigkeitHochMittel bis niedrig
SpielfreiheitJaNein
Fluchtungsfehler-ausgleichGutBegrenzt
DynamikHochMittel
LebensdauerLangVariabel
Schwingungs-dämpfungGeringHoch
Elektrische IsolierungNeinJa
EinsatzbereichIndustrielle AnlagenKleinere Geräte
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGlmcmFtZSB0aXRsZT0iS2FpIEt1cHBsdW5nIE1ldGFsbGJhbGcgdnMuIEVsYXN0b21lci1LdXBwbHVuZyB8IFIrVyBBbnRyaWVic2VsZW1lbnRlIiB3aWR0aD0iMTEwMCIgaGVpZ2h0PSI2MTkiIHNyYz0iaHR0cHM6Ly93d3cueW91dHViZS1ub2Nvb2tpZS5jb20vZW1iZWQvMUFscW8xSTVaejQ/ZmVhdHVyZT1vZW1iZWQmcmVsPTAmZW5hYmxlanNhcGk9MSZvcmlnaW49aHR0cHMlMjUzQSUyNTJGJTI1MkZ3d3cuYXRnLWVuZ2luZWVyaW5nLmRlJmNvbnRyb2xzPTEiIGZyYW1lYm9yZGVyPSIwIiBhbGxvdz0iYWNjZWxlcm9tZXRlcjsgYXV0b3BsYXk7IGNsaXBib2FyZC13cml0ZTsgZW5jcnlwdGVkLW1lZGlhOyBneXJvc2NvcGU7IHBpY3R1cmUtaW4tcGljdHVyZTsgd2ViLXNoYXJlIiByZWZlcnJlcnBvbGljeT0ic3RyaWN0LW9yaWdpbi13aGVuLWNyb3NzLW9yaWdpbiIgYWxsb3dmdWxsc2NyZWVuPjwvaWZyYW1lPg==

Metallbalgkupplungen

RW-PK-Metallbalgkupplung-BK1

Der Metallbalg, hergestellt aus hochwertigem Edelstahl, bildet das Herzstück der Metallbalgkupplungen von R+W und ermöglicht die Kompensation von lateralen, axialen und winkligen Wellenabweichungen, und das bei minimalen Rückstellkräften.

Die spielfreien und torsionsstarren Metallbalgkupplungen sichern eine präzise Ausrichtung der Antriebskomponenten. Darüber hinaus sind sie für den Einsatz in hochdynamischen Umgebungen konzipiert und können, abhängig vom Modell, Geschwindigkeiten von bis zu 200.000 Umdrehungen pro Minute bewältigen.

  • Präzise Ausrichtungsfähigkeit
  • Geringe Trägheitsmomente
  • Platzsparende Konstruktion
  • Langlebigkeit ohne Wartungsbedarf
  • Breites Spektrum an Varianten für diverse Anforderungen bezüglich Flexibilität und Kompensationsvermögen

Einsatzgebiete in schnell reagierenden Servoachsen von:

  • Metallverarbeitenden Maschinen
  • Holzverarbeitungsmaschinen
  • Verpackungsanlagen
  • Automatisierungssystemen
  • Druckanlagen
  • Maschinen zur Blechverarbeitung
  • Zahnradherstellungsmaschinen
  • und weiteren…

Verschiedene Metallbalgkupplungen von R+W

  • Temperaturbereich: -30 °C bis +100 °C
  • Balg aus besonders flexiblem Edelstahl

Metallbalgkupplung mit Flanschanbau

  • Anpassbar für Spezialanfertigungen
  • Platzsparendes Design
  • Konstruktion:
    • Doppelte Flanschnaben mit metrischen Gewindeeinsätzen
    • Überlastfähigkeit: Temporär bis zu 1,5-mal höher als das Nenndrehmoment (TKN)
    • Naben: Aus robustem Stahl

Metallbalgkupplung mit Klemmnabe

  • Einfache Installation
  • Gewicht und Trägheitsmoment: Niedrig.
  • Vorspannsystem: Optional ab Serie 800.
  • Konstruktion: Zwei Klemmnaben mit je einer seitlichen Schraube; kurzzeitig 1,5-facher Wert von TKN zulässig
    • Naben: Bis Serie 80 – Aluminium, optional Stahl; ab Serie 150 – Stahl.
    • Auch mit mit geteilter Klemmnabe

Metallbalgkupplung mit Konusklemmnabe

  • Hohe Klemmkräfte
  • Hohe Drehmomente
  • Neue Abdrückvorrichtung für geringeren Einbauraum
  • Konstruktion:
    • Zwei geschlitzte Konusklemmnaben mit Abdrückschrauben
    • Kurzzeitig 1,5-facher Wert von TKN zulässig
    • Naben aus Stahl

Weitere Modelle:

  • mit geteilter Klemmnabe
  • mit außen liegendem Klemmring
  • steckbar mit Klemmnabe
  • steckbar mit Konusklemmring
  • mit Konusspreizdorn
  • mit ISO-Roboterflanschanbindung

Sie haben Interesse an Kupplungen oder unseren Dienstleistungen?

Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

Elastomerkupplungen

Funktionen & Eigenschaften:

  • R+W Elastomerkupplungen bieten absolute Spielfreiheit.
  • Eine einzigartige Klauengeometrie und ein vorgespannter Elastomerkranz tragen dazu bei.
  • Der Elastomerkranz ist in verschiedenen Shore-Härten verfügbar.
  • Die Kupplungen können exakt auf Versatzausgleich und Dämpfungsbedarf der jeweiligen Anwendung abgestimmt werden.

Vorteile:

  • Effektive Schwingungsdämpfung
  • Einfache steckbare Montage
  • Garantierte Spielfreiheit
  • Elektrische Isolationsfähigkeit
  • und vieles mehr …

Anwendungsbereiche:

  • Servoantriebstechnologie
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Automatisierungssysteme
  • Drucktechnik
  • Steuerungs- und Positioniertechnik
  • Allgemeiner Maschinenbau
  • Pumpen und Rührwerke
  • Rolltorantriebe
  • und weitere vielfältige Einsatzmöglichkeiten …

Verschiedene Elastomerkupplungen von R+W

  • Temperaturbereich: Variiert je nach Elastomerkranz-Typ.
  • Elastomerkranz: Aus verschleißfestem Hochleistungs-TPU.

Elastomerkupplung mit Passfederverbindung

Eigenschaften:

  • Kostengünstig
  • Hohe Rundlaufpräzision
  • Wenig Spiel durch  Passfederverbindung.

Konstruktion:

  • Zwei Naben mit konkaven Klauen, jeweils mit einer Stellschraube versehen.
  • Ab der Serie 2500 ist der Elastomerkranz aus fünf separaten Segmenten zusammengesetzt.

Material:

  • Naben:
    • Bis zur Serie 450 aus hochfestem Aluminium,
    • Ab der Serie 800 aus Stahl,
    • Ab der Serie 2500 aus GGG40.

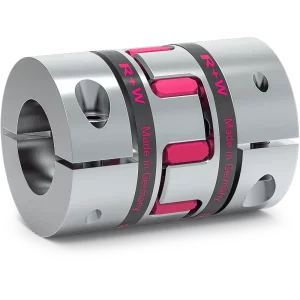

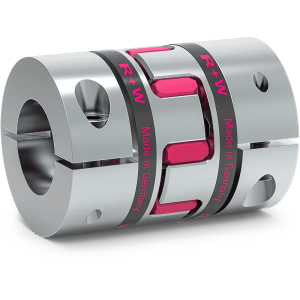

Elastomerkupplung mit Klemmnabe

(Auch in Kompaktform oder mit geteilter Klemmnabe erhältlich)

Eigenschaften:

  • Einfache Montage,
  • Präzise Rundlaufeigenschaften,
  • Effiziente Schwingungsdämpfung.

Konstruktion:

  • Zwei Klemmnaben mit konkaven Klauen, ausgestattet mit einer seitlichen Stellschraube.

Material:

  • Naben:
    • Bis zur Serie 450 aus hochfestem Aluminium,
    • Ab der Serie 800 aus robustem Stahl.

Auch erhältlich mit Konusklemmring und speziell für High-Speed Spindel Applikationen.

Sie haben Interesse an Kupplungen oder unseren Dienstleistungen?

Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

Servolamellenkupplungen

Servolamellenkupplungen

  • Robustheit & Präzision: Servolamellenkupplungen sind extrem robust und torsionssteif, ideal für Präzisionsanwendungen und anspruchsvolle Bedingungen.
  • Versatzausgleich: Mit einem oder zwei Lamellenpaketen ermöglicht sie den Ausgleich von angularer, axialer und lateralen Versätzen.
  • Montage & Leistung: Sie bietet einfache Montage, eignet sich für hohe Geschwindigkeiten und Lasten, und gewährleistet hohe Rundlaufgenauigkeit.
  • Widerstandsfähigkeit: Die Kupplung ist auch bei aggressiven Medien oder hohen Temperaturen einsetzbar.
  • Einsatzgebiete: Anwendung findet sie in Werkzeugmaschinen, sowie in der Verpackungs- und Lebensmittelindustrie.
  • Die Kupplung erfüllt die Anforderung nach verdrehsteifer Leistung mit hohem Versatzausgleich.

Verschiedene Servolamellenkupplungen von R+W

  • Betriebstemperatur von -30 °C bis +130 °C
  • Materialien:
    • Lamellenpaket: Hochelastischer Federstahl
    • Naben und Zwischenstück: Leichtes und stabiles Aluminium

Servolamellenkupplung mit Klemmnabe (Einfachkardanische Ausführung)

  • 25 – 100 Nm
  • Eigenschaften:
    • Hohe Torsionssteifigkeit für präzise Anwendungen
    • Niedrige Massenträgheit für effiziente Dynamik
    • Spielfreie Übertragung für genaue Ergebnisse
  • Konstruktion:
    • Zwei präzisionsgefertigte Kupplungsnaben
    • Lamellenpaket und Zwischenstück verbunden durch Distanzhülsen und hochfeste Schrauben
    • Verfügbarkeit einer Halbschalenvariante
    • Auch mit Konusklemmring oder als Halbschalenvariante erhältlich.

Servolamellenkupplung mit Klemmnabe (Doppelkardanische Ausführung)

  • Torsionssteifigkeit und Massenträgheit:
    • Die Kupplung weist eine hohe Torsionssteifigkeit auf, was bedeutet, dass sie sich nur minimal verdreht, wenn Drehmomente auf sie wirken.
    • Gleichzeitig ist die Massenträgheit gering, was die Reaktionszeit der Kupplung verbessert.
  • Spielfreiheit:
    • Die Kupplung ist spielfrei, was bedeutet, dass es keine unerwünschte Bewegung oder Lücke zwischen den Komponenten gibt.
  • Kontruktion:
    • Die Kupplung besteht aus zwei präzisionsgefertigten Naben.
    • Sie ist mit dem Lamellenpaket und dem Zwischenstück über Distanzhülsen und hochfeste Schrauben verbunden.
    • Auch mit Konusklemmring oder als Halbschalenvariante erhältlich.
  • Material:
    • Das Lamellenpaket besteht aus hochelastischem Federstahl.

Sie haben Interesse an Kupplungen oder unseren Dienstleistungen?

Seit 1993 sind wir für unseren weiter wachsenden Kundenstamm da. Wir würden uns freuen, wenn wir auch Sie unterstützen dürfen. Bitte kontaktieren Sie uns oder …

Viel Auswahl? Wir helfen!

Wie Sie sehen können, gibt es viele verschiedene Modelle von R+W Kupplungen und wir zeigen hier nur einen kleinen Teil. Wenn Sie mehr über Kupplungen erfahren oder eine passende Lösung für Ihre Anwendung finden möchten, kontaktieren Sie uns bitte. Wir beraten Sie gerne!
